一、产品简介

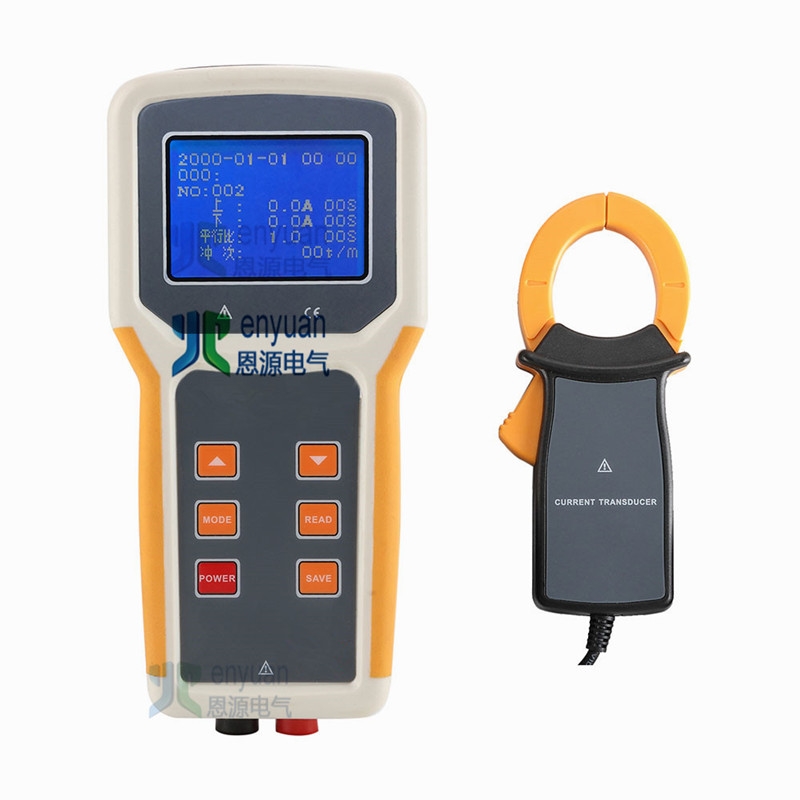

YES9050抽油机多用表是一款专为油田现场测试的全自动、多功能、数字式、智能型仪表，具有高精度、高稳定、低功耗、使用方便等特点。可同时测量油田的用电参数：交流电流、电压、频率、电压电流间相位、抽油机上下冲程的最大电流、冲程比、上下冲程时间、每分钟的冲程次数，从而判别抽油机的工作状况，为用电检查人员、油田抽油机调试人员、工程技术人员、电工、采油工、计量人员在现场对抽油机井的电参数电平衡进行随时监测，提供一种安全、准确、便捷的新型油田仪表。
YES9050抽油机多用表选用新型材料设计制作外壳模具，配有防震、防滑、高绝缘护套，采用LCD显示器，所有被测参数同屏显示，一目了然，尽显精美豪华外观。仪表配有DC充电接口及USB接口，可存储500组数据，通过系统软件上传所存数据到电脑，便于领导查询，实现历史数据查询、读取、分析、保存、报表、打印等。同时，仪表还具有管理员设置功能，密码进入，包括时钟设置、井号设置、密码设置。
一、技术规格
功 能 | 同时测量油田的用电参数：交流电流、电压、频率、电压电流间相位、通断电阻值、抽油机上下冲程的最大电流、冲程比、上下冲程时间、每分钟的冲程次数 | ||
电 源 | DC7.2V（1.2V 6节5号可充电电池） | ||
钳口尺寸 | 圆口形电流钳：34mm×36mm | ||
量 程 (全自动) | 电压：AC 0V～700V | 电压：AC 1V | 电压：±(2%FS) |
电流：AC 0.0A～300A | 电流：AC 0.1A | 电流：±(2%FS) | |
相位：0°～360° | 相位：1° | 相位：±10° | |
频率：45.0Hz～65.0Hz | 频率：0.1Hz | 频率：±1 Hz | |
井号数量 | 100号 | ||
数据存储 | 500组 | ||
USB接口 | USB接口，所存数据上传电脑，便于分析管理数据，通过软件编辑井号 | ||
通 讯 线 | USB通讯线，长1米 | ||
井号设置 | 11位代码，可以通过仪表或上位机软件编辑井号 | ||
时钟功能 | 有 | ||
密码设置 | 有，6位数字密码 | ||
背光功能 | 有，适合昏暗场所及夜间使用 | ||
自动关机 | 仪表无操作约15分钟后关机 | ||
功 耗 | 背光灯开启最大耗电50mA | ||
背光灯关闭仪表耗电30mA | |||
显示模式 | LCD显示，128dots×64dots | ||
仪表尺寸 | 长宽厚：204mm×100mm×35mm | ||
检测速率 | 约2秒/次 | ||
电池电压 | 仪表适时显示电池电压，当电池电压低于5.5V时，电池电压低符号显示，请及时充电 | ||
仪表质量 | 约1kg(含附件) | ||
测试线长度 | 1.5m | ||
电流钳线长 | 2m | ||
工作温湿度 | -20℃～40℃；80%Rh以下 | ||
存放温湿度 | -10℃～60℃；70%Rh以下 | ||
输入阻抗 | 测试电压输入阻抗为：1MΩ | ||
耐 压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 | ||
绝 缘 | 仪表线路与护套外壳之间≥100MΩ | ||
结 构 | 双重绝缘，带绝缘防振护套 | ||
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 | ||
三、配置清单
主 机 | 1台 |
仪 表 包 | 1个 |
电 流 钳 | 1把 |
系统软件光盘 | 1份 |
USB通讯线 | 1条 |
测 试 线 | 2条 |
充 电 器 | 1个 |
可充电电池 | 5节 (1.2V 5号电池) |
说明书、保用证 | 1份 |
